20 декабря 2019
Если знать работу реле и иметь навыки Автоэлектрика, то с лёгкостью сможем подключить на своём автомобиле противотуманные фары, сигнализацию или другие устройства!

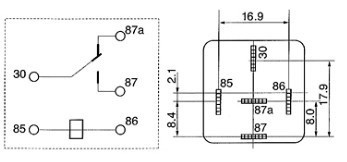

В этой статье рассмотрим работу стандартного 5-ти контактного реле на рисунке ниже!
Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт. А контакты 85и86 это катушка.
Если на катушке нет напряжения, то реле находится в состоянии покоя-при этом контакты 30 и 87А замкнуты, при подаче напряжения на катушку (85 и 86 контакты) контакты 30 и 87А размыкаются, а контакты общий (30) и 87 контакт замыкаются, подавая питание на устройство, подключённое к контакту 87.
